Как координатно-измерительная машина находит отклонения в микронном диапазоне

Координатно-измерительная машина (КИМ) играет ключевую роль в обеспечении точности деталей, произведённых на станках ЧПУ и других металлообрабатывающих установках. Даже микронные отклонения могут влиять на функциональность изделия, особенно в авиации, медицине или промышленном оборудовании. КИМ позволяет инженерам убедиться, что физическая деталь полностью соответствует цифровой CAD-модели.

Что такое КИМ

КИМ — это высокоточная измерительная система, предназначенная для контроля геометрии деталей и сравнения их с эталонной цифровой моделью. Она фиксирует координаты каждой измеряемой точки с точностью до 1–2 микрон, формируя трёхмерную модель поверхности детали.

Основные компоненты КИМ

1. Станина (рама): Жесткое основание из гранита или композитных материалов, минимизирующее вибрации и тепловые деформации.
2. Система перемещения: Механизм для точного перемещения измерительного щупа вдоль осей X, Y, Z с минимальным трением.
3. Измерительная система: Высокоточные датчики (оптические линейные энкодеры и лазерные системы) для фиксации положения щупа в пространстве.

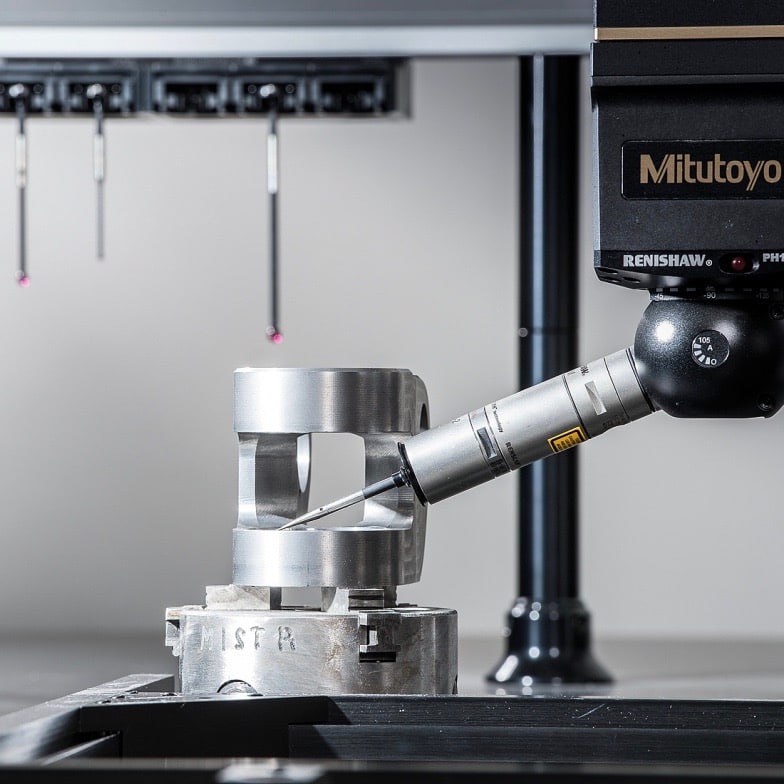

4. Щуп (датчик): Контактный или бесконтактный элемент для измерения поверхности детали. Контактные щупы чаще всего имеют шарик из искусственного рубина; бесконтактные — лазерные или оптические.
5. Программное обеспечение (ПО): Управляет измерениями, формирует облако точек и сравнивает его с CAD-моделью детали, выявляя отклонения от заданных допусков.

Процесс измерения

1. Выбираются контрольные точки по критическим поверхностям, отверстиям и пазам детали.
2. Щуп фиксирует координаты каждой точки, формируя точную трёхмерную модель.
3. ПО автоматически сравнивает измеренные значения с эталонной CAD-моделью, вычисляет отклонения и строит карту допусков.
4. Результаты измерений могут быть интегрированы в CAM/PLM системы для корректировки управляющих программ станков ЧПУ.

Сферы применения КИМ

• Первичная проверка образца (FAI): Контроль первой детали из серии для подтверждения корректности технологического процесса.
• Статистический контроль процесса (SPC): Регулярный выборочный контроль, позволяющий отслеживать стабильность производства.
• Обратный инжиниринг: Создание цифровой модели существующих деталей для анализа и воспроизводства.

КИМ критически важна в автомобилестроении, авиации, медицине и электронике, где точность определяет надежность и безопасность изделий.

Что делать при несоответствии чертежу

1. Повторная проверка и верификация:
   • Проверка закрепления детали для исключения деформации от зажима.
   • Повторный замер для исключения случайных ошибок (пыль, отклонения датчика).
   • Калибровка щупа с учетом диаметра контактного шарика.
2. Анализ отклонений:
   • Определение критичности отклонения в соответствии с допусками на чертеже.
   • Выявление характера ошибки: систематическая (смещение всех размеров) или случайная.
3. Корректирующие действия:
   • Для детали: переработка, доработка или утилизация.
   • Для производственного процесса: поиск причины на станке ЧПУ (смещение нулей, износ инструмента, люфт подшипников), в оснастке (неправильное крепление) или в материале (внутренние напряжения, термическая деформация).

Данные КИМ заносятся в системы управления качеством, строятся контрольные карты и служат основой для переналадки станка, корректировки программы или замены инструмента.
