Современное металлообрабатывающее оборудование с ЧПУ
Компания Crossline предлагает полный спектр современного оборудования с ЧПУ для предприятий машиностроения, горнорудной промышленности, авиакосмической отрасли, приборостроения и т.д.
Наши специалисты рассчитывают процесс обработки и подбирают оборудование под конкретные задачи. Это гарантирует точность, экономию и реальный результат.
Виды оборудования
Токарные станки используются для обработки вращающихся деталей, снимая слой металла резцом для придания заготовке требуемой формы и размера.

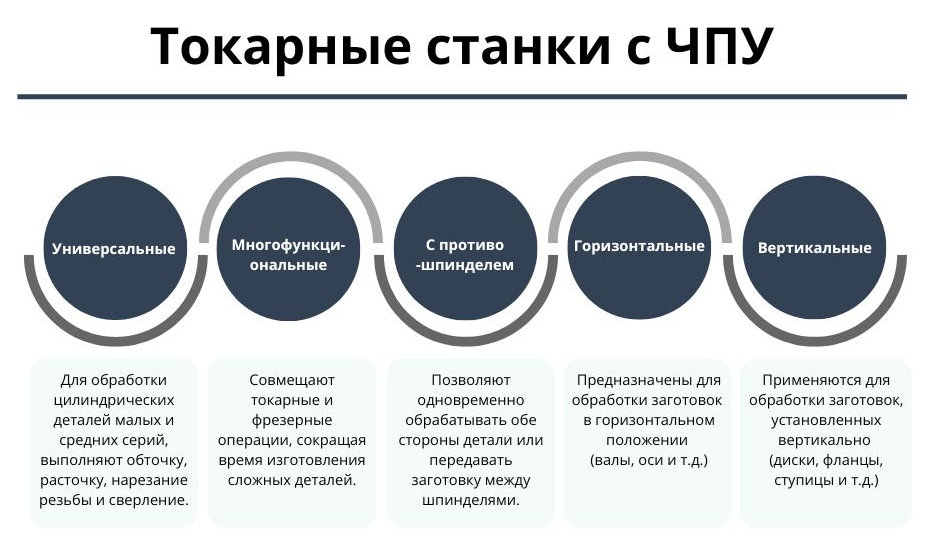

Токарные станки с ЧПУ предназначены для внутренней и наружной обработки разнообразных деталей. Они выполняют широкий комплекс операций: обточку и расточку цилиндрических, конических и фасонных поверхностей, нарезание резьбы, подрезку и обработку торцов, сверление и ряд других дополнительных операций.
Современные станки с ЧПУ обеспечивают высокую точность и повторяемость обработки, сокращают участие человека.

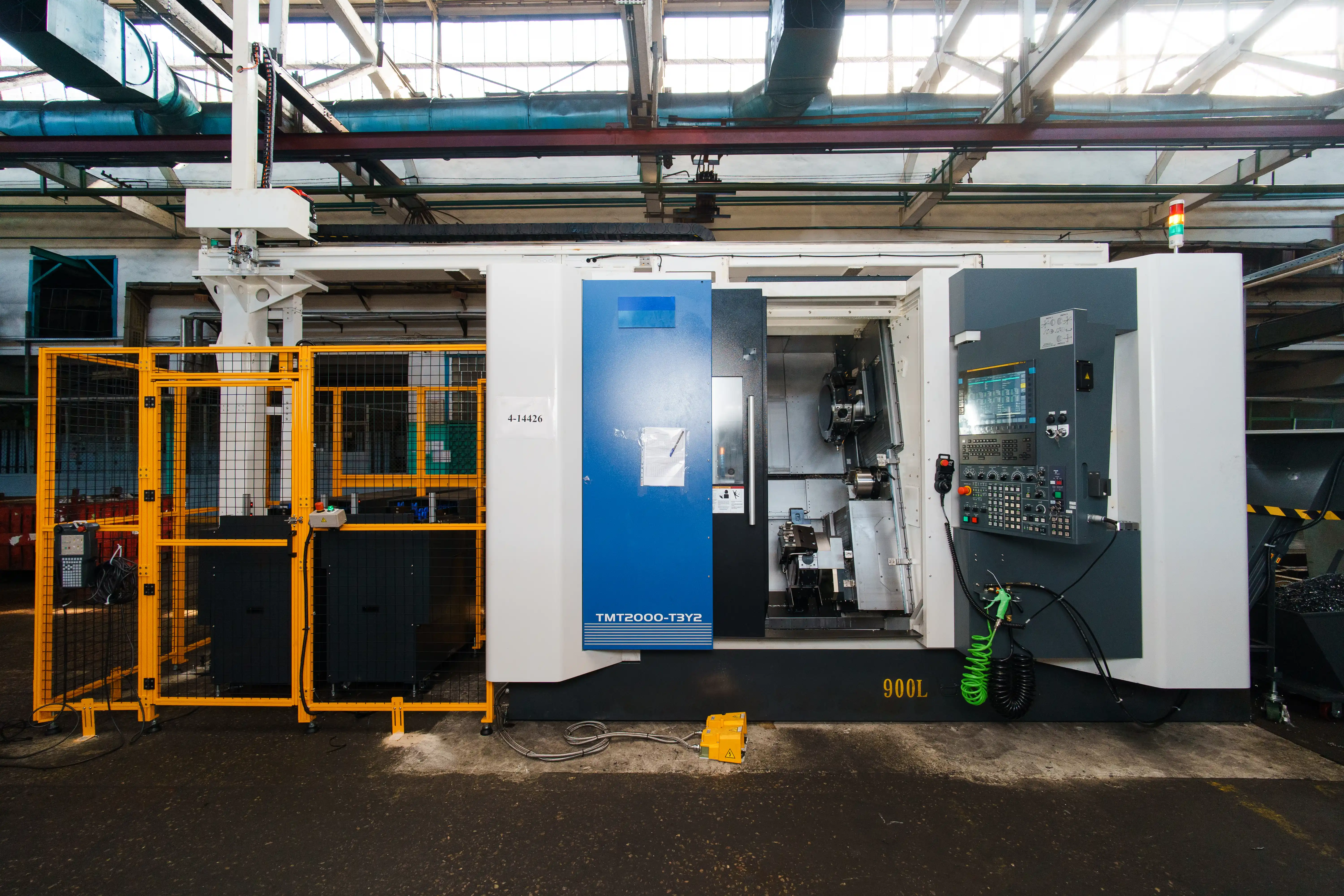

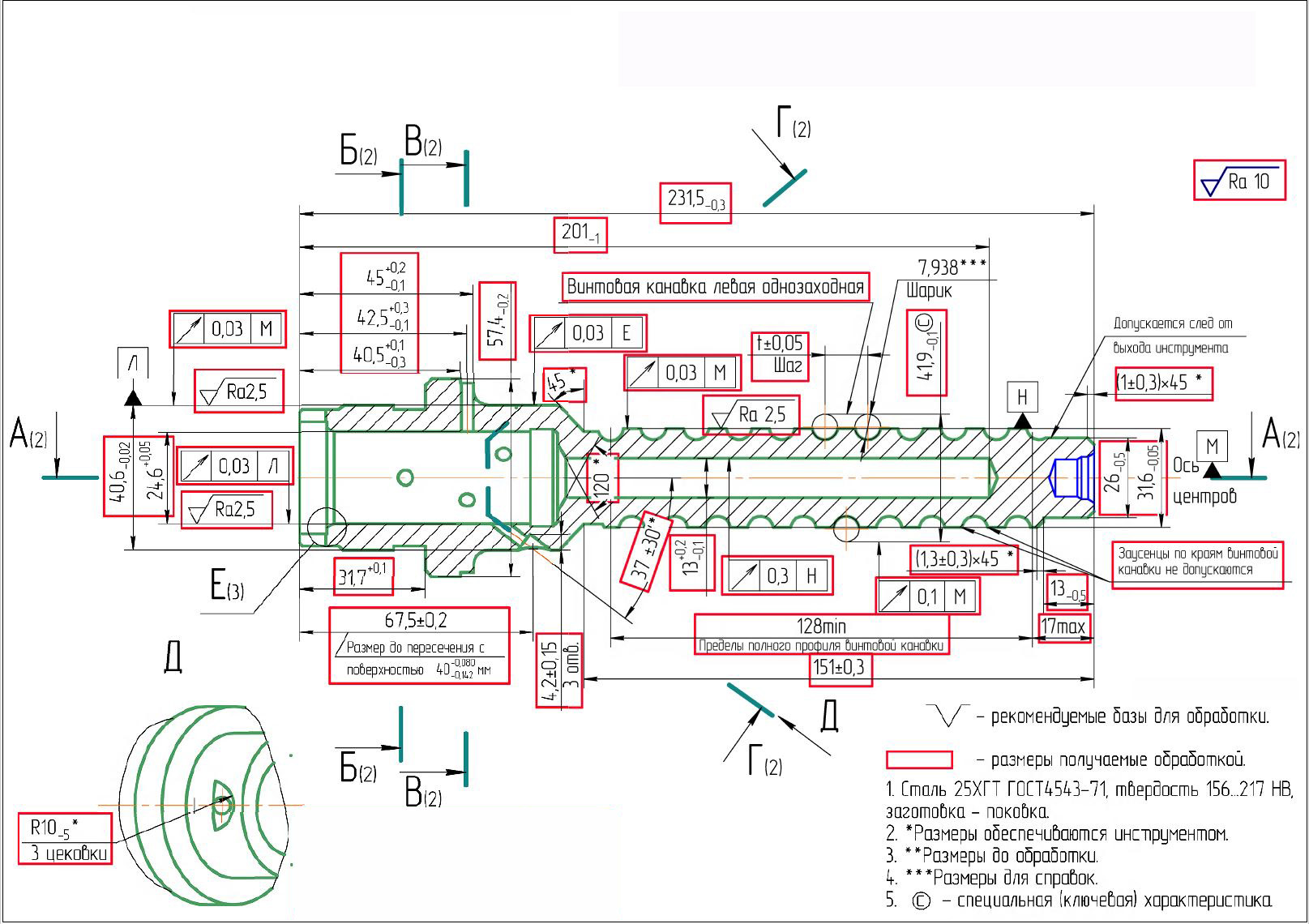

Кейс: Участок автоматизированной обработки деталей типа «Винт»
Для реализации данного проекта был выбран высокотехнологичный многозадачный токарный обрабатывающий центр в компоновке с автоматизированной системой загрузки/выгрузки деталей портального типа, двумя шпинделями, тремя револьверными головками, и самоцентрирующимся люнетом.

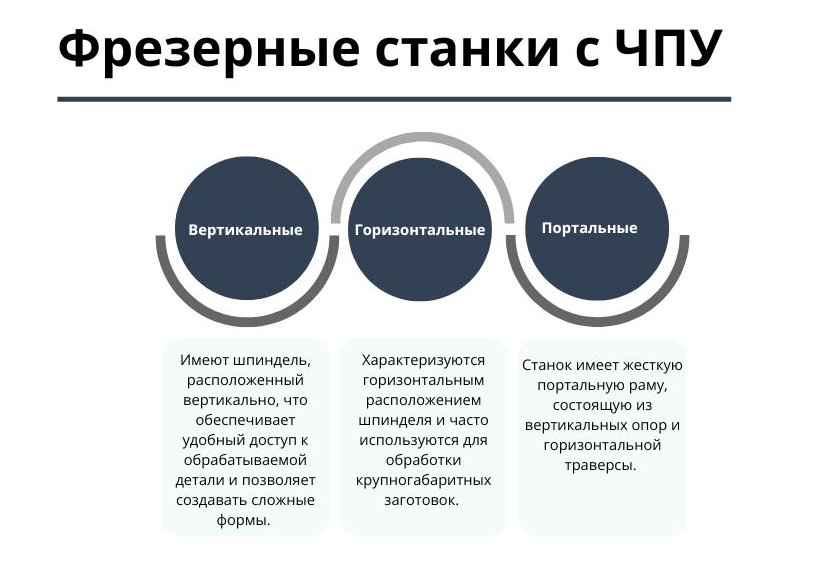

Фрезерные станки применяются для обработки плоских, фигурных и канавочных поверхностей с помощью вращающегося режущего инструмента — фрезы. Они выполняют широкий спектр операций: фрезерование, сверление, расточку, нарезание резьбы и др., используя цилиндрические, торцовые, концевые, фасонные фрезы и сверла.
Фрезерные станки с ЧПУ позволяют программировать полный технологический цикл, значительно повышают производительность и сокращают время изготовления деталей, что делает их одними из самых популярных классов промышленного оборудования.

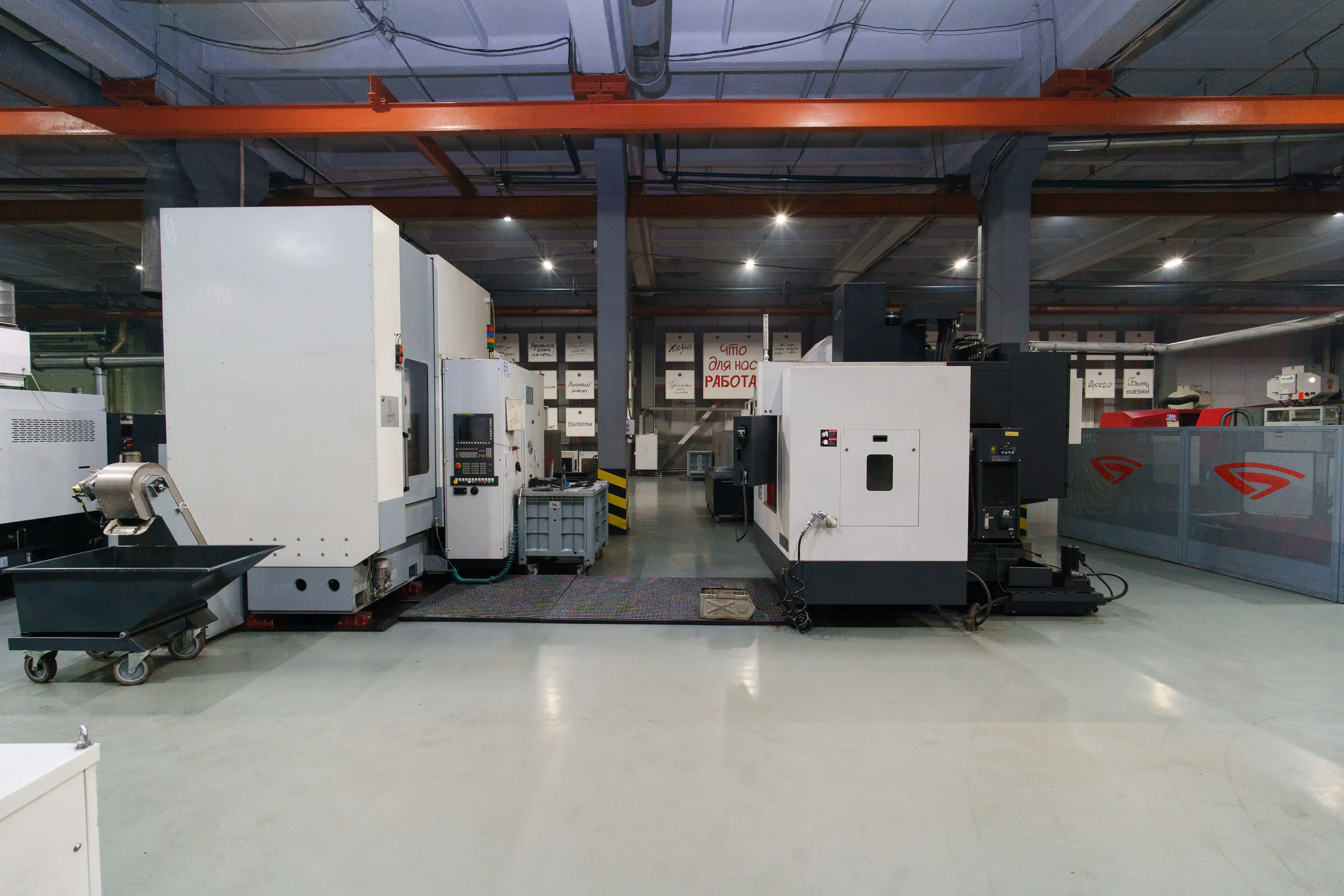

Кейс: Монтаж и ввод в эксплуатацию вертикального фрезерного обрабатывающего центра AWEA портального типа
Портальный обрабатывающий центр сочетает в себе одновременно высокую точность, массивную жесткую конструкцию и высокие силовые характеристики, что обеспечивает производительную обработку крупногабаритных тяжелых деталей, и высокоскоростную обработку пресс-форм.
Цельная литая станина станка обеспечивает высокую жесткость и долговременное сохранение точности. 4 комбинированные направляющие оси X, увеличенные пропорционально длине хода для исключения нависания рабочего стола, одновременно обеспечивают стабильную поддержку стола и высокие динамические характеристики. Массивные направляющие качения оси Y роликового типа максимально разнесены с диагональным смещением, а ось Z использует направляющие скольжения с многосторонним охватом.

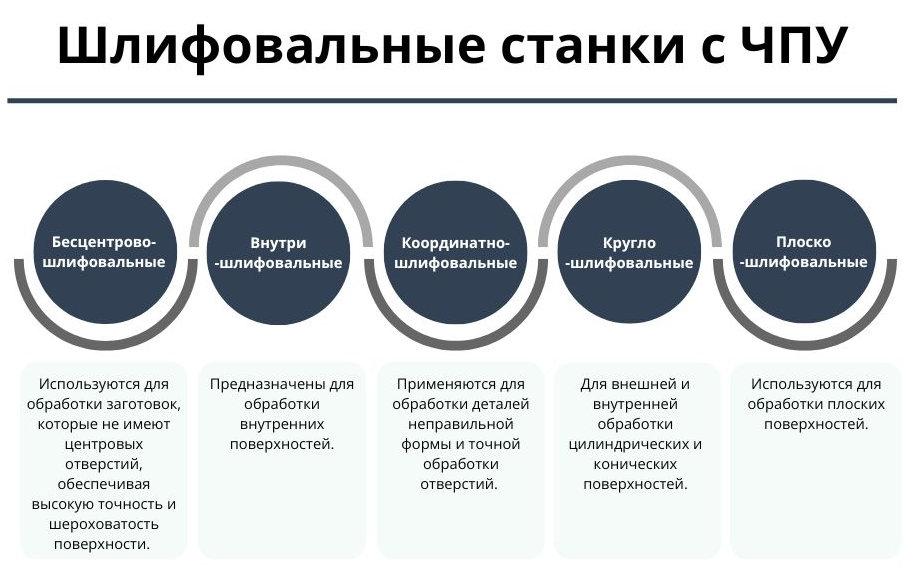

Шлифовальные станки удаляют материал, помещая заготовку в контакт с вращающейся абразивной лентой или шлифовальным кругом, который снимает заданный слой металла. Шлифовальные станки могут быть предназначены для предварительной или для финишной обработки.
Этот процесс является одним из самых точных типов металлообработки, поскольку детали шлифуются с допусками ±0,0025 мм.
Программное управление позволяет автоматизировать процесс обработки, что повышает производительность и снижает человеческий фактор.

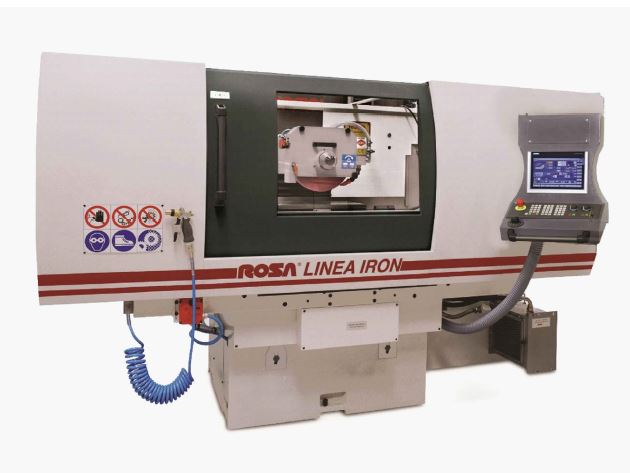

Кейс: Поставка и ввод в эксплуатацию плоскошлифовального станка IRON 06.3 CN
Комплект поставки включал в себя станок с УЧПУ с устройствами и шкафами электро-, гидро- и пневмооборудования, а также комплект технологической оснастки.
Станок обеспечивает прецизионное шлифование деталей с точностью до 2 мкм и подходит для обработки чугуна, стали различных марок и инструментальных сплавов.
Монолитная станина из высокопрочного серого чугуна гарантирует жёсткость, виброизоляцию и стабильность размеров. Магнитный стол с ЧПУ, автоматическая правка шлифовального круга и эффективная система охлаждения обеспечивают удобство и высокую производительность.

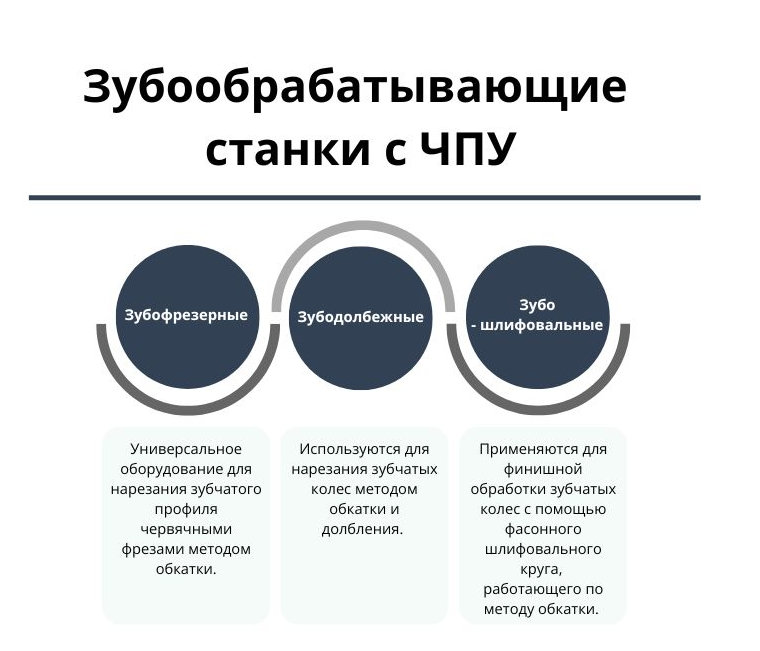

Применяются для нарезания зубчатых и шлицевых профилей. Обеспечивают высокую точность и надёжность при обработке деталей сложной геометрии.
Станки работают по методу обкатки (где инструмент и заготовка имитируют работу реального зацепления) или методом скользящего резания. Станки обрабатывают различные виды зубчатых колес и шлицев, в том числе цилиндрические, конические, червячные, с прямым и косым зубом.
Благодаря ЧПУ, эти станки обеспечивают высокую точность, повторяемость операций и скорость изготовления, что делает их пригодными для производства от единичных до массовых партий деталей.

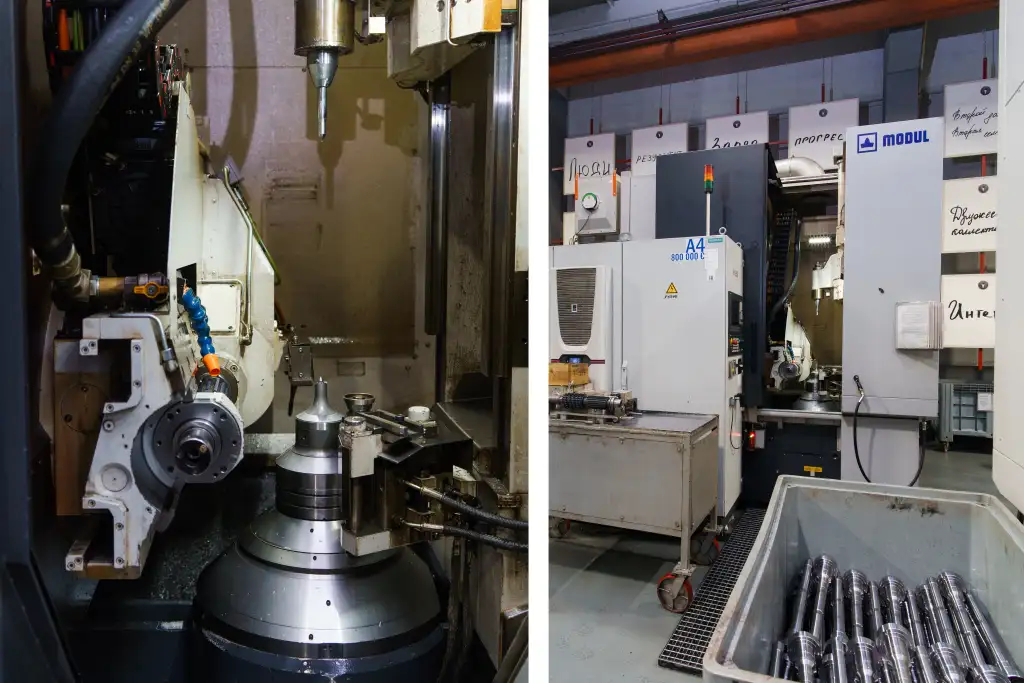

Кейс: Проектирование и ввод в эксплуатацию участка механической обработки деталей типа «Вал»
В рамках проекта компания Crossline поставила:
- Зубодолбёжный станок CLC200 S — для высокоточной зубообрабатывающей операции.
- Шлицефрезерные станки Modul H-250 — для прецизионной обработки шлицевых профилей валов.
Интеграция этих станков в общий технологический цикл позволила существенно повысить точность изготовления деталей, сократить количество промежуточных операций, снизить время переналадок и повысить гибкость линии.
Благодаря ЧПУ, эти станки обеспечивают высокую точность и скорость при изготовлении деталей, а также высокую гибкость при переналадке на другой вид деталей. Это позволяет использовать данный тип оборудования при изготовлении как мелких партий деталей, так и в массовом производстве.
