Современные приспособления для станков с ЧПУ служат для высокоточной установки и надежного закрепления заготовок во время обработки. Они обеспечивают точное базирование, устойчивость и удобный доступ режущего инструмента, сводя к минимуму количество переустановок детали. От правильного выбора и конструкции оснастки напрямую зависят точность обработки, производительность и стабильность технологического процесса.
Для эффективного использования оснастки заготовки должны соответствовать ряду технических требований:
Точные базовые поверхности — основа стабильного базирования и надежного зажима. Конструктор обязан предусмотреть технологические элементы: платики, бобышки, приливы, отверстия и зоны для приложения усилий без деформации детали.
Простая геометрия — отсутствие наклонных поверхностей и отверстий позволяет избежать переустановки или применения дополнительных приспособлений.
Оптимальная схема базирования — предпочтительно базирование по трём плоскостям. Если это невозможно, используется схема по плоскости и двум отверстиям, выполненным с точностью не ниже 7-го квалитета и расположенным на максимальном расстоянии друг от друга.
Выбор конкретной оснастки зависит от типа станка, формы заготовки и требуемой операции.
Специалисты компании Crossline предлагают полный спектр решений в области технологической оснастки и приспособлений для ЧПУ-оборудования.
Наши инженеры помогут:
- подобрать оптимальные приспособления для вашего станка с ЧПУ с учетом габаритов, типа операции и материала детали;
- рассчитать усилия зажима и подобрать систему базирования;
- внедрить гидравлические, пневматические или магнитные решения;
- спроектировать и поставить нестандартную оснастку под конкретные задачи.
Установочные приспособления для фрезерных станков
Фрезерное приспособление — это специализированная оснастка, монтируемая на станок для точной пространственной ориентации, надежной фиксации и базирования заготовки в соответствии с параметрами технологического процесса. Грамотный подбор такой оснастки является ключевым фактором для повышения производительности, снижения себестоимости и обеспечения требуемой точности обработки.
Ключевым критерием для классификации станочной оснастки является степень ее специализации. По этому признаку выделяют четыре основных типа:
- Специальные
- Универсальные
- Универсально-наладочные
- Универсально-сборные
Универсальные фрезерные приспособления
Эта категория представляет собой стандартизированную технологическую оснастку, расширяющую функциональные возможности универсальных фрезерных станков. Как правило, такие приспособления поставляются в комплекте со станком или приобретаются отдельно как стандартизированные изделия.
Преимущественно используются в единичном, опытном и мелкосерийном производстве, где необходима гибкость переналадки оборудования для обработки разнообразных по форме и размерам заготовок.

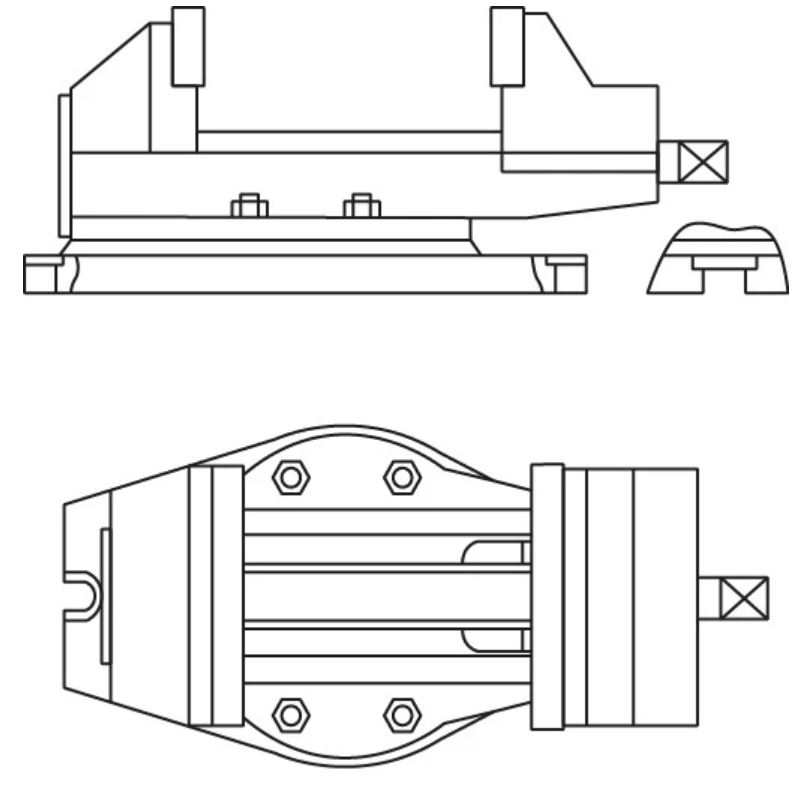

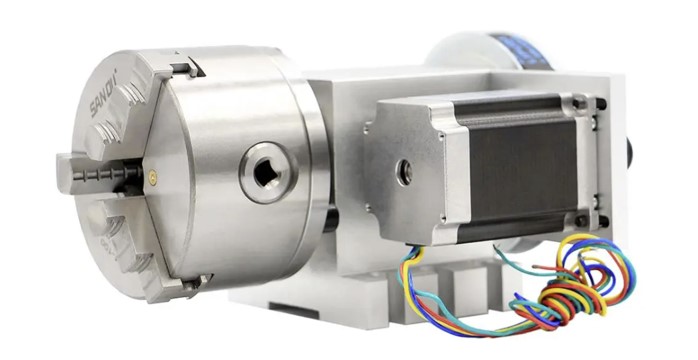

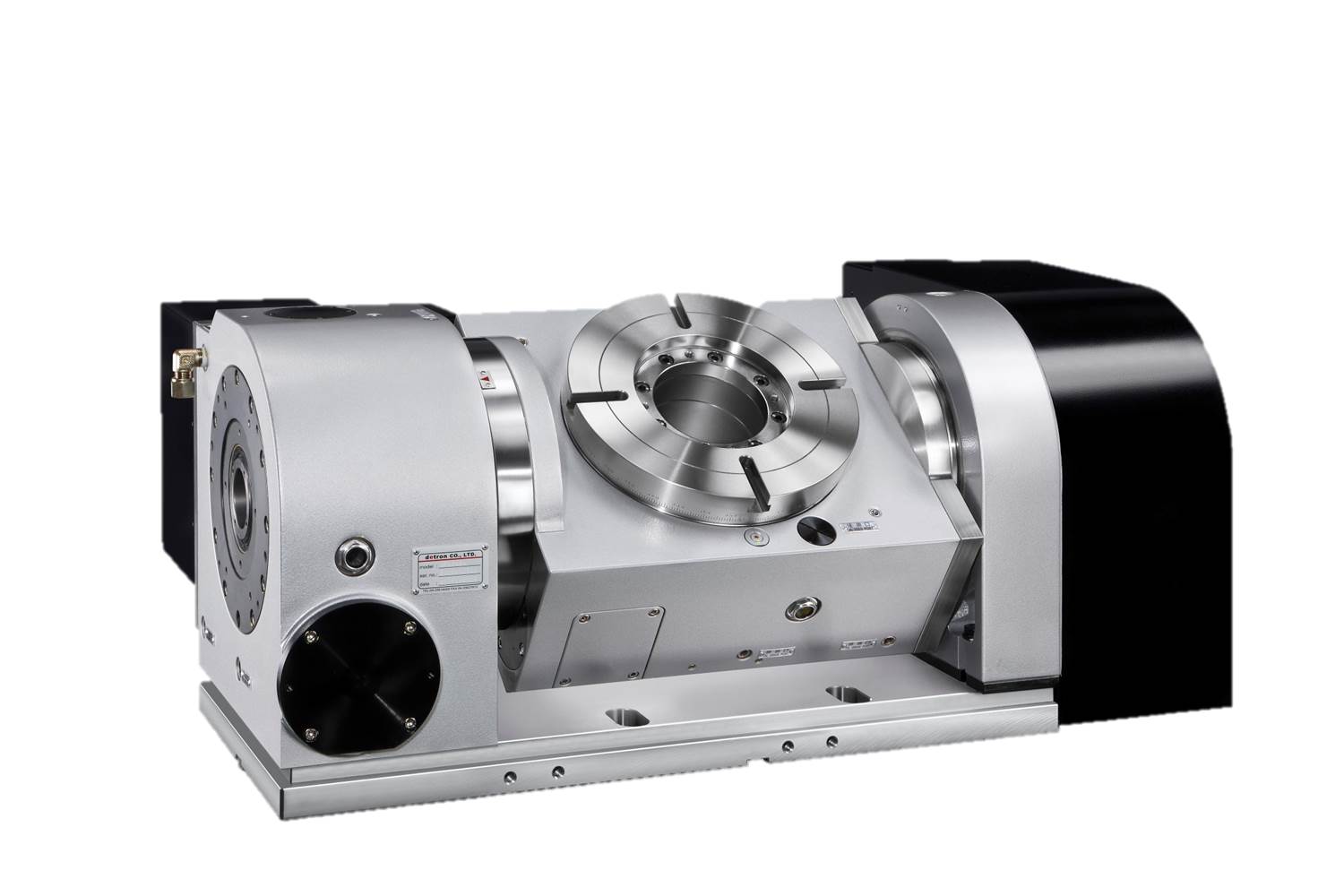

К таким приспособлениям относятся машинные тиски, делительные головки, поворотные столы, крепежные наборы, прихваты и др.
Универсально-наладочные приспособления
Универсально-наладочные приспособления представляют собой технологическую оснастку, занимающую промежуточное положение между универсальными и специальными решениями. Они спроектированы для обработки не единичной детали, а целых групп заготовок, объединенных общими конструктивно-технологическими параметрами (например, схожими габаритными размерами, формой базовых поверхностей или типом обрабатываемых элементов).
К таким приспособлениям относятся: тиски со сменными губками, поворотные столы с регулируемыми упорами.
Процесс переналадки является быстрым и не требует сложного переконструирования. Он реализуется одним из двух способов или их комбинацией: установка сменных элементов (наладок) или регулировка положения элементов.

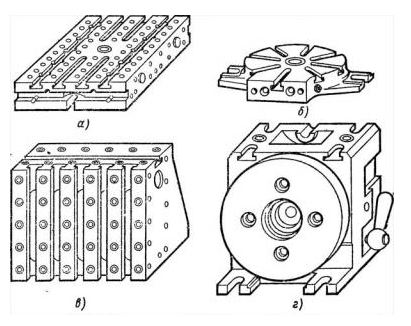

Универсально-сборные приспособления (УСП)

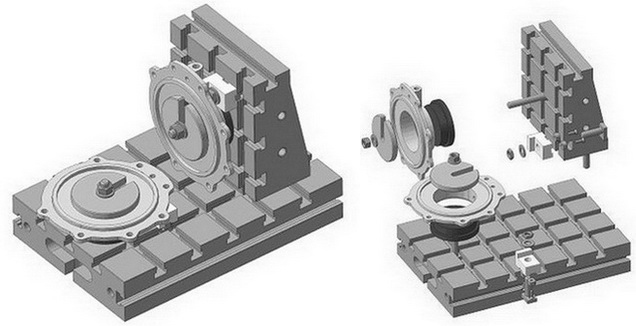

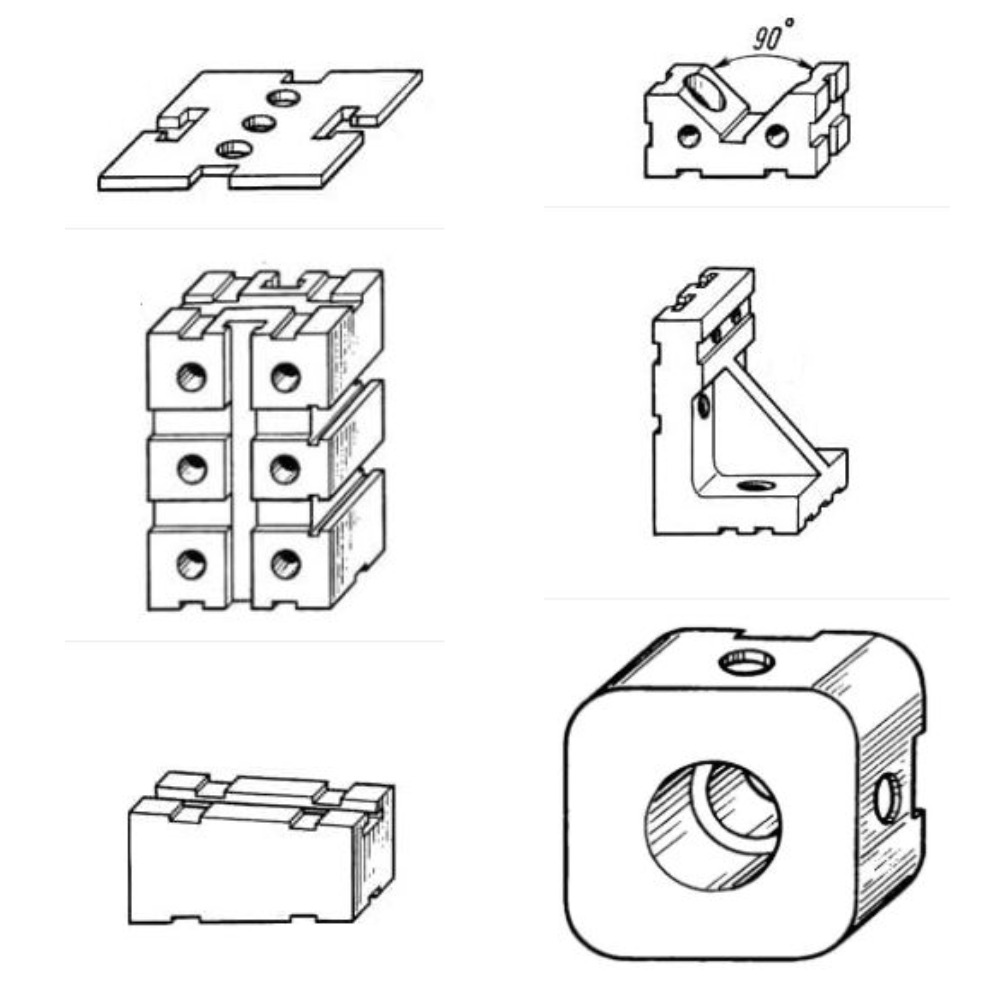

Универсально-сборные приспособления (УСП) — это модульная система технологической оснастки, основанная на принципе конструктора. Вместо проектирования и изготовления цельного специализированного приспособления, его собирают из заранее изготовленного парка взаимозаменяемых, стандартизированных деталей и узлов.
Основная задача УСП — кардинальное сокращение времени и стоимости технологической подготовки производства. Эта система позволяет быстро создавать высокоэффективную оснастку под конкретную технологическую операцию, не прибегая к дорогостоящему и длительному процессу проектирования и изготовления специальной конструкции.
Наибольшую эффективность УСП демонстрируют в условиях мелко- и серийного производства, а также в опытно-экспериментальных цехах. Именно здесь номенклатура деталей часто меняется, а объемы выпуска недостаточны для окупаемости специальной оснастки. УСП предоставляет необходимую гибкость и скорость переналадки.
Специальные приспособления
Специальные приспособления — это технологическая оснастка, которая проектируется и изготавливается «с нуля» для выполнения единственной операции на конкретной детали или строго определенной группе конструктивно идентичных изделий.
Их основное назначение — обеспечить максимально эффективное выполнение одной технологической задачи в условиях высоких объемов выпуска. Каждый элемент такого приспособления — корпус, установочные и зажимные устройства — оптимизирован под геометрию одной заготовки, что исключает необходимость каких-либо регулировок и подстроек.
Использование специальных приспособлений экономически оправдано исключительно в условиях крупносерийного и массового производства. Высокие затраты на их проектирование, изготовление и отладку распределяются на тысячи или десятки тысяч выпускаемых деталей, что делает низкую себестоимость единицы продукции.
Установочные приспособления для токарных станков
Станочные приспособления обеспечивают точную установку и надежную фиксацию заготовок, правильное позиционирование режущего инструмента, а также изменение пространственного положения обрабатываемых элементов. По степени автоматизации различают ручные, механизированные, полуавтоматические и автоматические системы.
С функциональной точки зрения оснастка подразделяется на универсальную, специализированную и наладочную. Конструктивно приспособления включают установочные, зажимные, вспомогательные, силовые, направляющие и крепежные элементы, смонтированные на корпусных деталях.
Виды приспособлений
Для полноценной эксплуатации токарного оборудования используются различные технические решения.

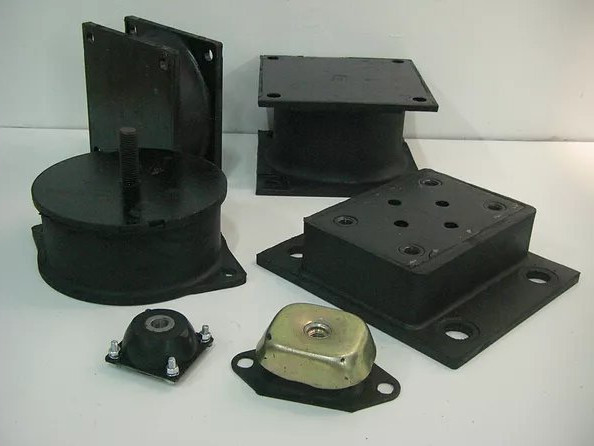

Виброопоры улучшают качество обработки, обеспечивая эффективную виброизоляцию станков любого размера.

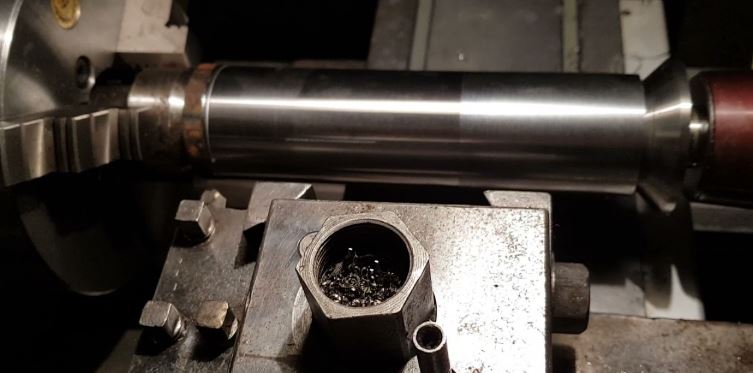

Токарные центры, фиксируемые через заднюю бабку, гарантируют безопасную работу на высоких оборотах без превышения допустимого биения.
Токарные патроны обеспечивают точную фиксацию деталей и расширяют технологические возможности оборудования. Конструктивно они разделяются на двух- и трехкулачковые модификации, причем последние получили широкое распространение благодаря надежному креплению обрабатываемых изделий.

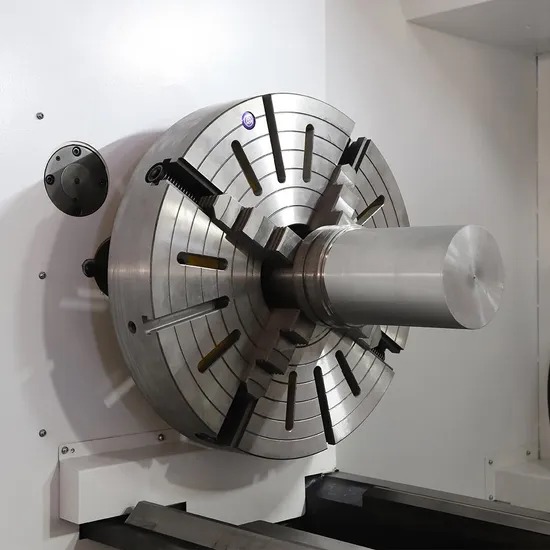

Специализированные четырехкулачковые модели предназначены для работы с несимметричными заготовками, требующими точной регулировки для совмещения осей детали и шпинделя.
Специализированные компоненты

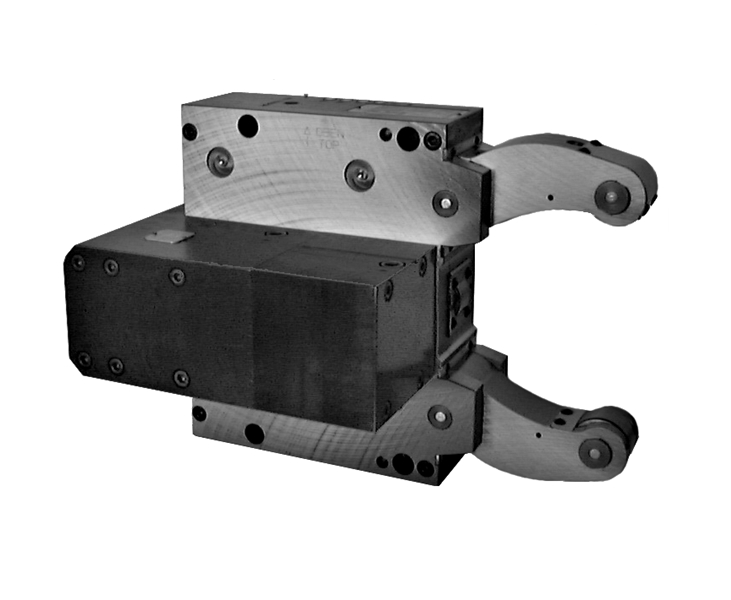

Среди специальных элементов особого внимания заслуживают люнеты, выполняющие функцию опорных устройств. Эти приспособления защищают обрабатываемую деталь и инструмент, минимизируя риск травматизма при работе на высоких оборотах.

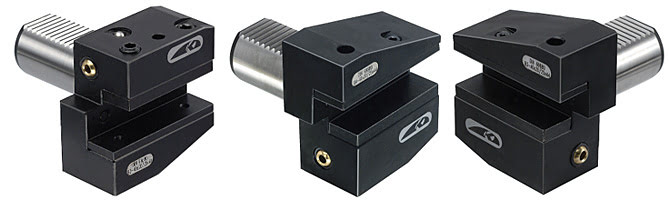

Резцедержатели обеспечивают надежное крепление режущего инструмента, существенно упрощая работу оператора.

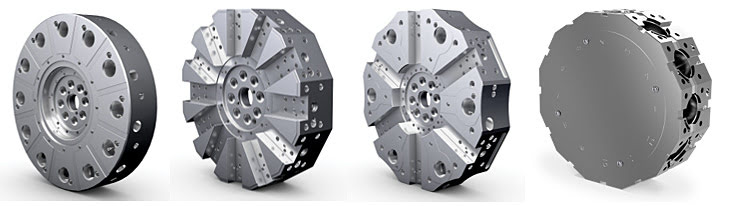

Револьверные головки как поворотные узлы позволяют фиксировать несколько инструментов с возможностью ручного или автоматического позиционирования.
Для обработки конических поверхностей применяется конусная линейка, устанавливаемая на основании станка с помощью болтов и дополнительных кронштейнов.

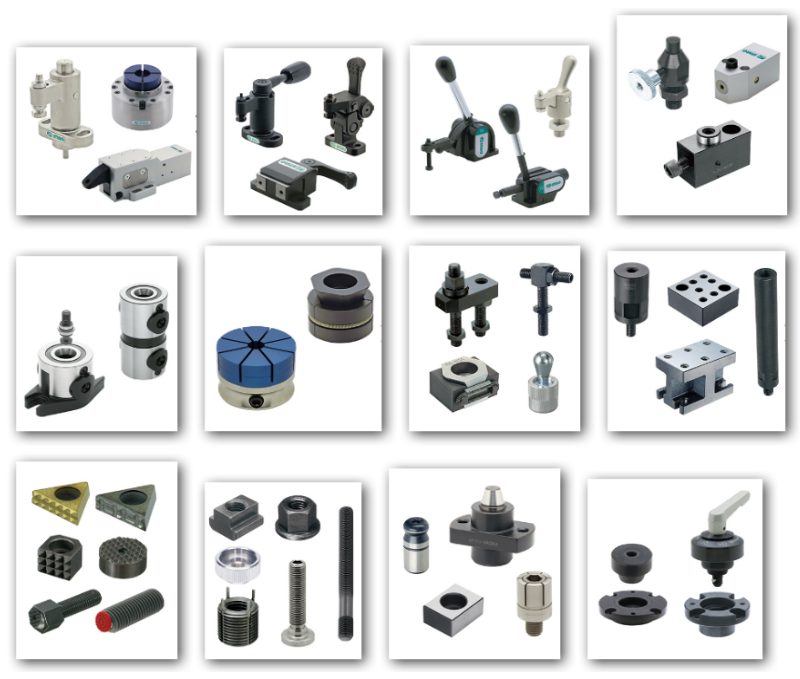

Типы приводов оснастки для станков с ЧПУ
По способу привода приспособления делятся на:
- ручные — для единичных и мелкосерийных работ;
- механические, гидравлические, пневматические, магнитные — для автоматизированных производственных процессов.
Наиболее распространены гидравлические системы, обеспечивающие стабильное усилие зажима и минимальное время установки заготовки.
Магнитные системы применяются для обработки изделий из ферромагнитных материалов (сталь, чугун).
- Магнитные приспособления автономны и безопасны, но не позволяют регулировать усилие зажима.
- Электромагнитные устройства позволяют изменять усилие зажима, однако требуют подключения к источнику питания и системы управления.
После обработки заготовки необходимо выполнить размагничивание. Для обеспечения точного позиционирования магнитные устройства дополняются базирующими элементами.
