Испытательные стенды: виды и применение
Для подтверждения соответствия изделия заданным характеристикам и оценки его прочности проводят испытания. На этом этапе проверяют как отдельные элементы узлов и механизмов, так и изделия в собранном виде.
Ключевую роль в этом процессе играет испытательный стенд — это специализированное оборудование, предназначенное для проверки технических устройств, материалов и изделий путем воздействия на них различными нагрузками и условиями, приближенными к реальной эксплуатации. Такие стенды позволяют проводить контроль, приемку, а также комплексные исследования для оценки надежности, прочности и других характеристик объектов, включая механические, электрические, температурные и другие воздействия.
Назначение испытательных стендов
- Контроль качества: Проверка соответствия изделия заявленным техническим характеристикам и показателям.
- Приемочные испытания: Оценка изделия перед его использованием или продажей.
- Специальные испытания: Проведение тестов, моделирующих особые условия эксплуатации или выявляющих специфические свойства объекта.
- Ресурсные испытания: Определение срока службы изделия путем воздействия на него нагрузки, соответствующей максимальным значениям в течение всего периода эксплуатации.
- Исследование статических и динамических свойств: Оценка устойчивости к нагрузкам и нагрузкам (включая статические, циклические) и проверка поведения объекта при изменении внешних условий. Такие испытания позволяют определить предел прочности, упругость, виброустойчивость и другие важные характеристики конструкции.
Современные системы позволяют выявить слабые места ещё на стадии производства, продлить срок службы деталей и снизить риск брака.
Компания «Crossline» предлагает широкий спектр решений для металлообработки, включая современные испытательные стенды. Мы поставляем и внедряем оборудование, которое помогает предприятиям повысить качество продукции и оптимизировать производственные процессы.
Наши специалисты подбирают испытательные стенды и системы под конкретные задачи заказчика.
Основные виды испытательных стендов
Гидравлические стенды
Гидравлические стенды — это технологическое оборудование, которое использует давление рабочей жидкости для создания больших нагрузок при испытаниях, сборке и разборке различных компонентов. Они позволяют проверять прочность изделий, оценивать их работоспособность и выявлять слабые места, фиксируя результаты для дальнейшего анализа.

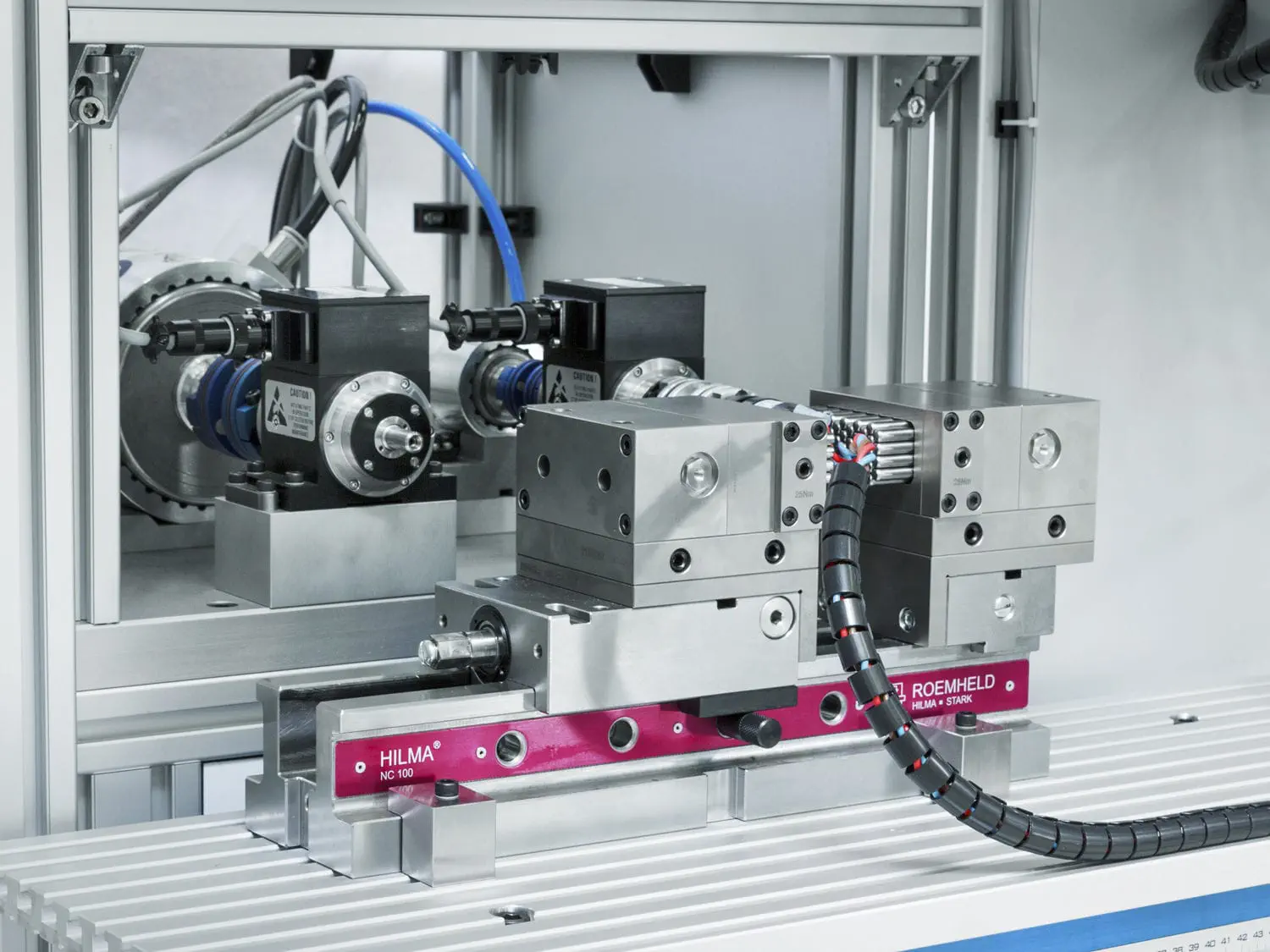

Пневматические стенды
Пневматические стенды — это устройства, использующие силу сжатого воздуха для проверки прочности и герметичности различных механических и технических объектов, создавая при этом определенные нагрузки и условия эксплуатации.
Стенды для нагрузочных испытаний
Нагрузочные стенды предназначены для проверки устойчивости, производительности и надежности изделий под воздействием высоких или пиковых нагрузок. Они создают контролируемую среду, в которой испытуемое устройство работает в условиях, максимально приближенных к реальной эксплуатации. В процессе испытаний фиксируются ключевые параметры.
Полученные данные анализируются и протоколируются, что позволяет выявить предел прочности, слабые места и потенциальные сбои, не проявляющиеся при обычных условиях работы.

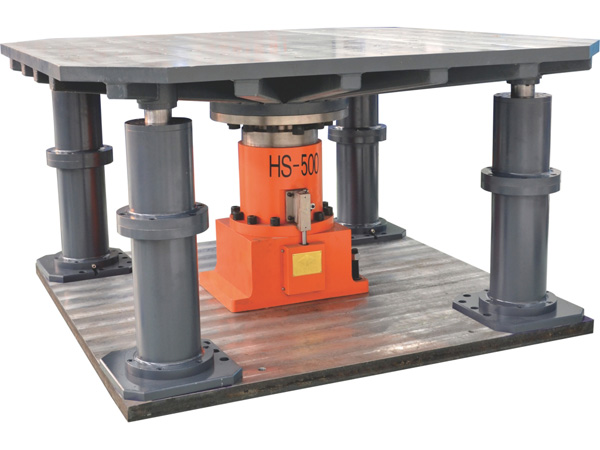

Вибростенды
Вибростенд — это испытательное оборудование, используемое для оценки надежности и устойчивости изделий к вибрационным нагрузкам.
Основу вибростенда составляют система возбуждения колебаний, рабочая платформа с оснасткой и держателями, а также измерительный комплекс. В ходе испытаний на образец подаются синусоидальные, случайные или ударные вибрации в заданном диапазоне частот и амплитуд. Датчики фиксируют реакцию объекта, а система управления в реальном времени корректирует параметры воздействия.

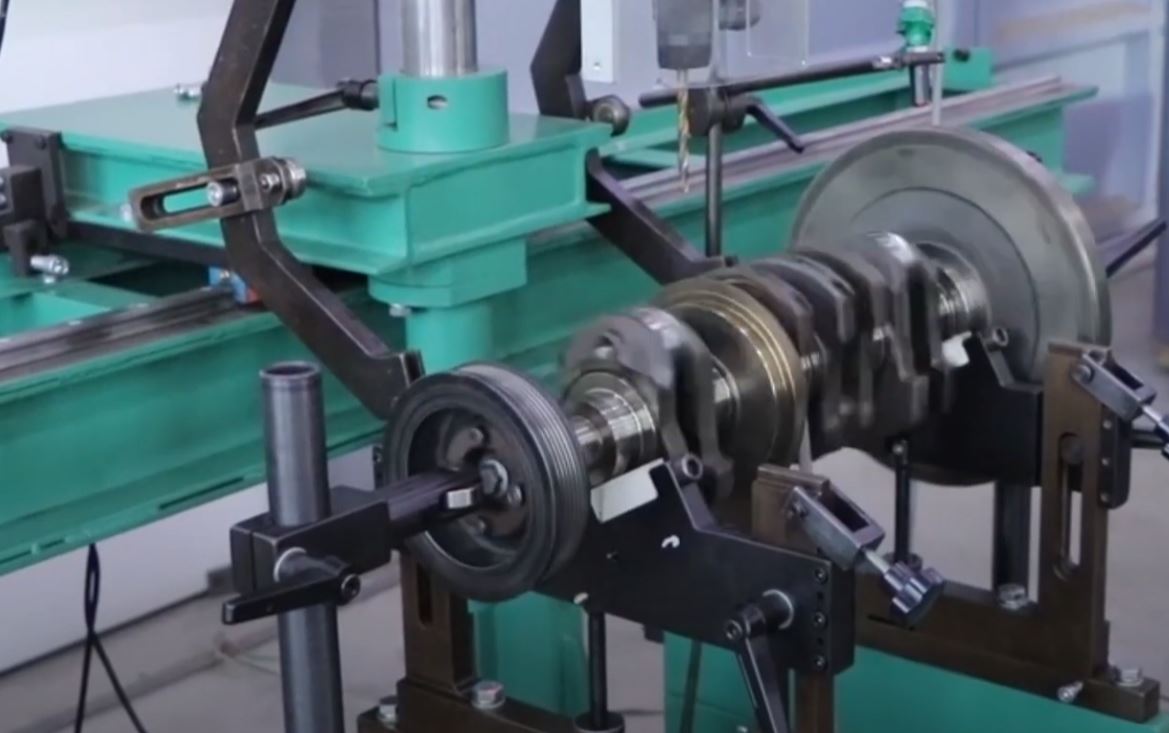

Балансировочные стенды
Балансировочные стенды предназначены для проверки и устранения дисбаланса вращающихся деталей. Они позволяют оценить точность геометрии и равномерность распределения массы изделия, что напрямую влияет на стабильность работы механизмов, качество обработки и долговечность оборудования.
Диагностические стенды
Испытательный стенд для систем управления предназначен для диагностики, обслуживания и ремонта систем числового программного управления (ЧПУ), программно-логических контроллеров (ПЛК), измерительных систем и приводов, применяемых в оборудовании с ЧПУ.
С их помощью можно проверять исправность ЧПУ и компонентов, диагностировать двигатели, энкодеры и источники питания, отрабатывать управляющие программы и обучать персонал. Стенд применяется в учебных и сервисных центрах, обеспечивая безопасную и наглядную проверку работоспособности систем управления.
