В феврале 2020 года компания Crossline успешно поставила и запустила в Солигорске массивный вертикальный фрезерный обрабатывающий центр AWEA портального типа.
До внедрения AWEA на старом оборудовании были:
- Потеря точности при силовой обработке из-за вибраций. Масса заготовок до 12 тонн, и обычные станки с подвижным порталом или консолью «гуляли».
- Долгий цикл производства – каждую тяжёлую деталь приходилось переустанавливать краном, чтобы обработать с разных сторон. Это рвало точность баз и съедало часы.
Требовалось: сочетать обдирку с микронной финишной фрезеровкой и исключить ручные переустановки.
Решение Crossline

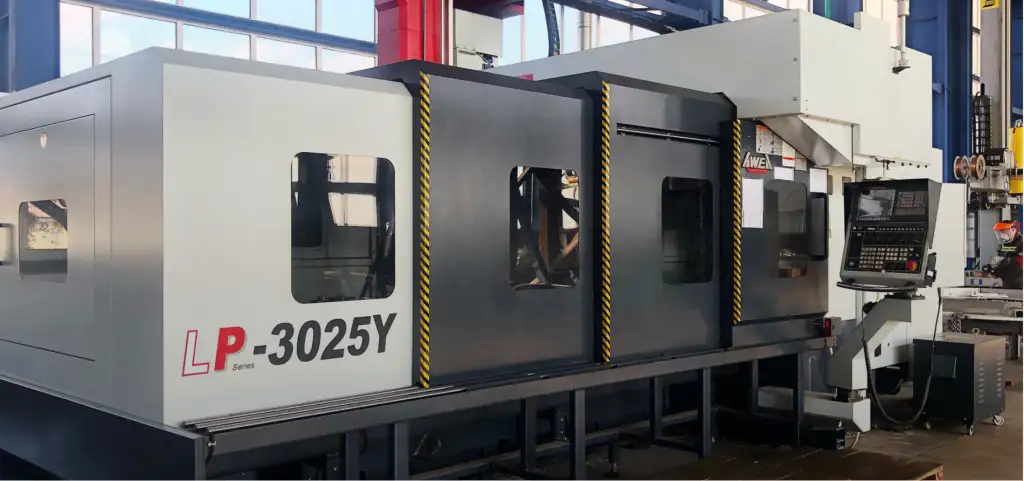

Инженеры подобрали, доставили и ввели в эксплуатацию AWEA LP-3025Y – портальный вертикальный обрабатывающий центр с цельной литой конструкцией.

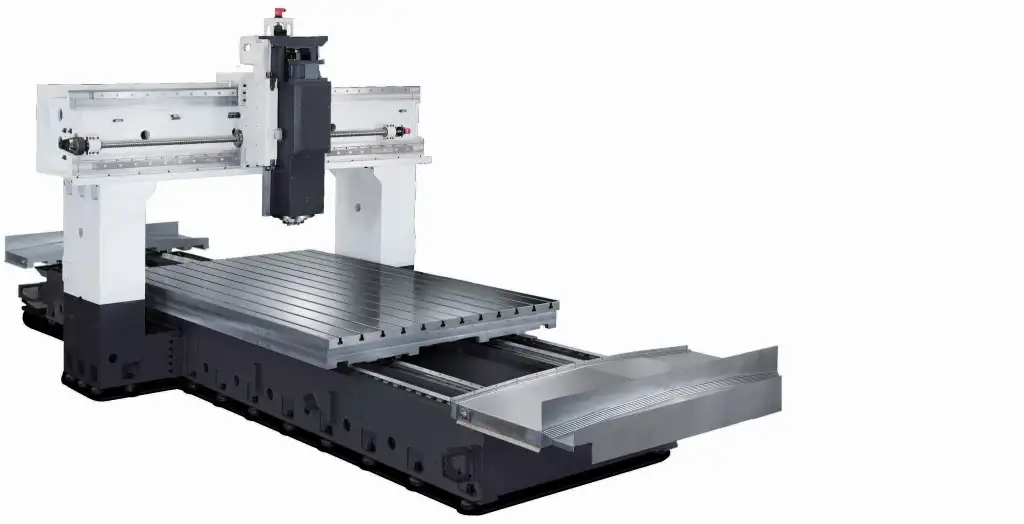

Компоновка станка и оси перемещения
Вертикальный обрабатывающий центр сочетает в себе одновременно высокую точность, массивную жесткую конструкцию и высокие силовые характеристики, что обеспечивает производительную обработку крупногабаритных тяжелых деталей, и высокоскоростную обработку пресс-форм.
Компоновка и устройство
Модель LP-3025Y имеет подвижный рабочий стол размером 3 х 2,4 метра грузоподъемностью 12 тонн, а общий вес оборудования составляет 36 тонн.
Цельная литая конструкция портала и основания обеспечивает высокую жесткость и долговременное сохранение точности. 4 комбинированные направляющие оси X (качения и скольжения), увеличенные пропорционально длине хода для исключения нависания рабочего стола, одновременно обеспечивают стабильную поддержку стола и высокие динамические характеристики. Массивные направляющие качения оси Y роликового типа максимально разнесены с диагональным смещением, а ось Z использует направляющие скольжения с многосторонним охватом.
Массивный рабочий стол с оребрением и специальные ШВП обеспечивают гашение вибрации поддерживая стабильную точность обработки. Оптические измерительные линейки осей X/Y/Z и система масляного охлаждения шпинделя с автоматическим контролем температуры обеспечивают высокую точность и повторяемость размеров.
Возможности обработки

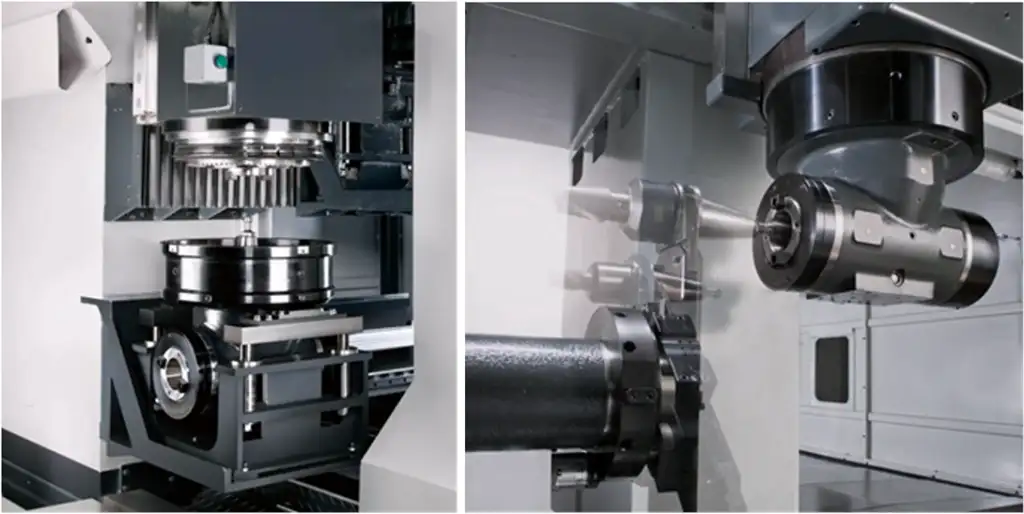

Опционально серия LP может быть укомплектована угловыми головками производства AWEA различной конфигурации с автоматической индексацией осей А/С, магазином смены и хранения головок и инструментальным магазином с вертикальным / горизонтальным креплением инструмента, что обеспечивает обработку с 5-ти сторон в автоматическом режиме.
Результат
Завод получил высокопроизводительный участок, который сочетает в себе массивную жесткость для силовой обдирки и высочайшую точность для финишной обработки пресс-форм.
